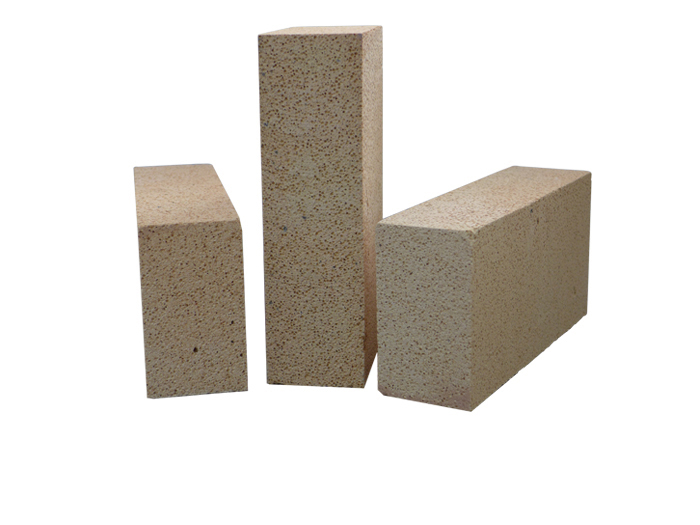

高鋁輕質保溫磚標磚尺寸是230*114*65mm，一塊磚的重量和密度有關，1.0體密的一塊重1.7公斤，0.8體密的單重1.36公斤，0.6體密的一塊1KG。
通用標磚
通用磚具有通用性，包括廣泛的內容面，大致有以下兩點
1.包括標準磚、普通產品。
T-3、T-6、T-19、T-22、T-38、T-41是標準磚。標準以外的磚分別分為普通產品、異形產品和特殊產品。
2、包含不同材質的產品。
同一磚包括粘土磚、半硅磚、硅磚、輕質粘土磚(LZ)-65、(LZ)-55、(LZ)-48等不同材質。需要說明的是，并非所有的磚都有這些材質，也有沒有輕質粘土磚的磚。
另外，通用磚還有爐拱耐火產品的型號和尺寸、磚E-1-E-11的高爐粘土質量和高鋁耐火產品、磚G-1-G-6等規定，這些也是耐火標準的一部分。
通用磚具有以下特點:
通用磚的使用給制造、供應、預算、施工等環節帶來了極大的便利。
適應能力強。例如T-3磚，幾乎所有的窯都可以使用。
可以相互配合使用。例如，T-19、T-20和拱形磚T-52可以組合使用，構筑拱形和爐門。T-38、T-39和拱形磚T-61也可以組合使用，拱形成爐門。通用磚不僅可以配合使用，還可以根據半徑、跨度正確計算使用的硅數和磚數。
輕質高鋁保溫磚以鋁礬為主要原料制成的Al2O3含量在48%以上的保溫耐火磚。高鋁質隔熱耐火磚，主要采用鋁礬熟料，結合粘土作為原料，配合結合劑和鋸屑，為提高產品性能，添加工業氧化鋁、剛玉、硅線石、藍晶石、硅粉�？芍圃祗w積密度在0.4g/cm3以上的產品。
高鋁保溫磚的特性如下
1.保溫、隔熱:加氣混凝土在制造過程中，內部形成微小的氣孔，這些氣孔在材料中形成空氣層，大大提高了保溫隔熱效果，加氣混凝土的熱傳導系數為0.11-0.16W/MK.保溫效果為粘土磚的5倍，是普通混凝土的10倍。
2.重量輕:輕質磚的干燥容量為500-700kg/m*3，為普通混凝土的1/4，粘土的1/3，中空塊的1/2，由于其容量比水小，通稱浮在水面上的加氣混凝土，在建筑物中使用該產品可以減輕建筑物的自重，大幅度降低建筑物的綜合成本。
3.抗震:同樣的建筑結構使用輕質耐火磚，比粘土磚提高抗震水平。
4.環境保護:制造、運輸、使用過程無污染，保護耕地，節能消耗，是環境保護建材。
高鋁保溫磚通常在高鋁礬土熟料中加入少量粘土，磨光后用氣體發生法或泡沫法以泥漿形式澆注成形，在1300~1500℃燒成。有時也可以用工業氧化鋁代替一部分熟料。用于建造窯爐的襯里和隔熱層，以及沒有強烈高溫熔融材料侵蝕和清洗作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。輕質高鋁磚是一種普通的中級隔熱耐火磚，但一般作為工作層的第二層輕質隔熱材料。其體積密度為0.5~1.35g/cm3。氣孔率為66%~73%，抗壓強度為1~8MPa。耐熱振動性能好。
高鋁聚輕保溫磚
特性::特性:
1.導熱率低，隔熱保溫效果好
2.低熱熔融，由于熱傳導率低，莫來石系列輕質隔熱磚積累少量熱能，間歇操作節能效果明顯
3.雜質含量低，鐵盒堿金屬等氧化物含量非常低，因此耐火性高的鋁含量高，在恢復氣氛下保持良好的性能
4.熱態抗壓強度高
5、外觀尺寸準確，加快建筑速度，減少耐火泥的使用量，保證建筑物的強度和穩定性，延長襯里的壽命
6.可加工成特殊形狀。減少磚塊的數量和接縫。
輕質高鋁保溫磚可用于建筑隔熱層和無強烈高溫熔融材料侵蝕和清洗作用的部位。直接與火焰接觸時，一般高鋁隔熱耐火磚表面接觸溫度不得高于1350℃。莫來石質隔熱耐火磚可直接接觸火焰。具有耐高溫、強度高、節能效果顯著等特點。適用于熱解爐、熱風爐、陶瓷輥窯、電瓷抽屜窯和各種電阻爐的襯里。Al2O3含量為82.4%的剛玉莫來石絕熱耐火磚，可在1550℃作為襯里使用。
耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
新聞推薦
在線咨詢(7*24)
電話咨詢
